Facharbeit "Bau eines Relaiscomputers"
von Kilian Leonhardt
Email: mail@kilian-leonhardt.de

Zurück zum Inhaltsverzeichnis

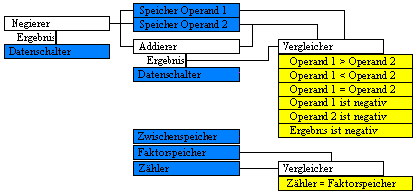

Blockschema des Prozessors


Blaue Module sind mit dem Datenbus verbunden. Die Speicher sowie der Zähler verfügen über Datenschalter. Operand 1 und Operand 2 sind normale Speichermodule wie oben beschrieben, sie besitzen jeweils einen Datenschalter zum Verbinden mit dem Datenbus, besitzen aber zusätzlich dazu einen dauerhaften, nicht trennbaren Anschluß an den Addierer, den Negierer (nur Operand 2) sowie den Vergleicher. Schreibt man also zwei Binärzahlen in die beiden Speicherzellen, so liegt sofort am Ausgang des Addierers die Summe der beiden Zahlen an; am Vergleicher die in der Skizze aufgeführten Bedingungen (sie liegen als Einzelleitungen vor, d.h. eine Leitung für „Operand 1 > Operand 2“ die genau dann +5 Volt führt, wenn diese Bedingung eintritt, usw) und am Negierer der negative Wert von Operand 2. Die Binärwerte aus Faktorspeicher und Zähler sind ebenfalls fest mit einem Vergleicher verbunden, der (fest verkabelt) ständig die beiden Werte auf Äquivalenz überprüft, und ebenfalls eine Ausgangsleitung hat. Der Zwischenspeicher ist wiederum ein normales Speichermodul, welches nur Prozessorintern genutzt wird, also von außen (über den Befehlsbus) nicht anzusteuern ist. Der Faktorspeicher kann nur lesen und gelöscht werden, in ihn wird bei der Multiplikation ein Faktor geschrieben.
